卧式转塔是数控机床的功能

2020-06-02

卧式转塔是数控机床的功能部件之一,符合国家标准GB / T20960-2007的有关要求。刀架的重复定位精度须在4弧秒内,并且刀架的重复定位精度与刀架的齿板直接相关。因此齿轮盘的精度一直是工具架行业中不可避免的问题。须测试数控刀架的刀盘齿轮的精度。因此我们建议使用刀架精细检查工具。

随着现代机械制造技术的飞速发展,加工技术已成为现代机械制造的重要组成部分。 作为机械制造中的重要工具,数控机床的精度指标是影响零件加工精度的重要因素。 工业的发展和进步不断提高了对机床加工精度的要求。 因此,关于提高数控机床的精度的研究受到很大关注。

刀架是车削加工中心和车铣复合加工中心的核心功能部件。 它的精度和刚度在很大程度上决定了整个机床的加工质量,大多数刀架的精度主要由齿轮保证。 因此提高齿轮定位精度的研究具有重要的工程意义。刀架齿盘标准型:为客户提供各种标准型号和齿数,外径和齿数不同的产品可以根据用途的变化进行选择 放置和使用。高硬度和耐磨性:由铬钼钢制成的端面齿轮盘经过严格的热处理,具有耐磨性和使用寿命长的特点。

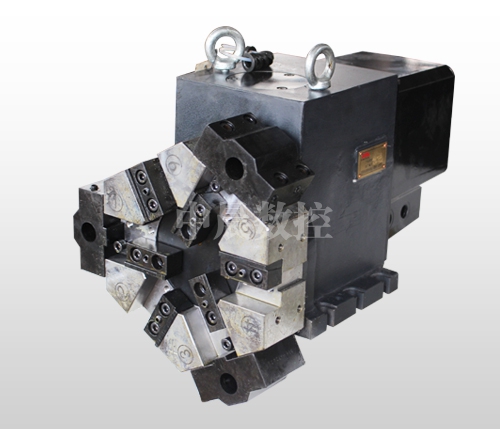

数控刀架


高定位精度和重复定位精度:确保定位精度为±2.5秒,重复定位精度为±1秒超细自定心,通过凹凸齿的啮合,可以实现自动定心,互换性好。 伺服刀架是数控车床和车削中心的重要核心功能组件。其性能和主要技术参数直接影响机床的加工能力。 目前,伺服工具架主要包括由无动力刀驱动的普通伺服工具架,由双伺服电机驱动以驱动刀头索引和动力工具的双伺服动力工具架以及单伺服系统。

电机通过离合器单伺服动力刀架分别驱动刀头索引和动力工具。根据切出方式,可分为轴向切出和径向切出。 其中,切削工具的刀头的定位目前是通过液压系统锁定的三齿轮板机构来实现的。刀头安装在活动齿轮板上,固定齿轮板安装在刀架上。锁定齿轮板是液压操作的。下轴的往复运动实现了刀头的锁定和释放。 三齿盘机构可以可靠地确保刀头在外部切削力的作用下保持几何精度,并确定机床的允许切削力。根据上述伺服工具架的基本结构特点和实际生产加工的典型工作条件,研究了伺服工具架对加工外部载荷的承受能力。

本文仅供交流学习,版权归属原作者,部分文章推送时未能及时与原作者取得联系,若来源标注错误或侵犯到您的权益,烦请告知,我们将立即删除,谢谢!!!
